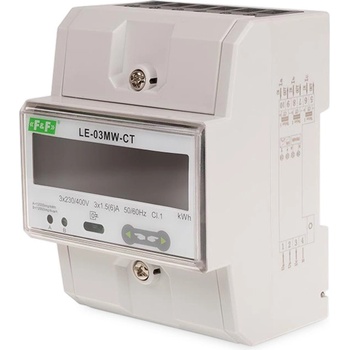

F&F LR-03MW CT

Trojfázový digitálny štvortarifný elektromer LE-03MW CT je určený k podružnému polopriamemu meraniu spotreby elektrickej energie samostatných spotrebičov alebo spotrebičov v skupinách. Elektromer je možné použiť len na informatívne meranie, nie na fakturačné účely.

Upozornenie

Nastavenie pomeru je možné vykonať z bezpečnostných dôvodov iba raz. Je nevyhnutné si uvedomiť, že po tomto nastavení už nie je možné pomer zmeniť. Prosíme, berte to na vedomie a poriadne si preštudujte návod na obsluhu a montáž, keďže po nastavení týchto parametrov, nemáte možnosť ich následne upraviť. Návod na obsluhu a montáž nájdete tu.

Nastavenie tarifov, konštanty impulzného výstupu a výpočtu celkovej spotreby energie (tot.=imp.+exp./tot.=imp.–exp.) je možné uskutočniť len prostredníctvom konfiguračnej aplikácie LEconfig alebo pomocou Modbus registrov. Na pripojenie elektromeru k počítaču odporúčame použiť prevodník CN-USB-485. Použitie iného prevodníka môže ovplyvniť kompatibilitu a správne fungovanie.

V prípade potreby nás neváhajte kontaktovať. Za symbolický poplatok sme pripravení vykonať požadované nastavenia pred odoslaním tovaru.

Vlastnosti ● 3-fázovy 4-tarifný digitálny elektromer. ● Určený na  polopriame meranie X/5A*. ● Meranie činnej, jalovej energie a parametrov siete. ● Komunikácia prostredníctvom protokolu Modbus RTU (port RS-485). ● LCD displej.   * - hodnota primárneho obvodu prúdového transformátora v rozsahu 5 - 7500 A sa vkladá do pamäte elektromeru, takže na displeji sa zobrazuje skutočná spotreba elektrickej energie.

Pre viac informácií o maximálnej dĺžke pripojovacích vodičov prúdových transformátorov kliknite sem.

Zobrazované parametre ● Dátum a čas; ● Celková spotreba činnej energie [kWh]; ● Spotreba činnej energie tarifa 1 až 4 [kWh]; ● Celková spotreba jalovej energie [kVarh]; ● Spotreba činnej energie tarifa 1 až 4 [kVarh]; ● Fázové napätie L1,L2,L3 [V]; ● Prúd L1, L2 ,L3 [A]; ● Celkový aktuálny činný výkon [kW]; ● Aktuálny činný výkon pre fázy L1,L2,L3 [kW]; ● Celkový aktuálny zdanlivý výkon [kVA]; ● Aktuálny zdanlivý výkon pre fázy L1,L2,L3 [kVA]; ● Celkový účinník [cos ϕ]; ● Účinník pre L1,L2, L3.

PC aplikácia LEconfig

Program pre konfiguráciu a odpočet nameranej energie pre elektromery série LE s protokolom MODBUS.

Pre pripojenie elektromeru je potrebný konvertor CN-USB-485.

Bezdrôtový systém FOX

Elektromer LE-03MW CT disponuje možnosťou diaľkového bezdrôtového odpočtu nameraných hodnôt prostredníctvom integrácie do WiFi systému FOX. Na tento účel slúži integrátor FOX ENERGY MODBUS-D.

Meternet PRO

Elektromer LE-03MW CT umožňuje diaľkový odpočet nameraných hodnôt prostredníctvom siete RS-485 a príslušnej centrálnej jednotky. Na našej stránke je k dispozícii systém Meternet PRO, ktorý umožňuje diaľkový odpočet stavov (najmä elektrickej energie) a indikácií rôznych meracích zariadení a rozširujúcich modulov komunikujúcich v súlade s protokolom Modbus RTU.
